Машина термической резки CG2-11D

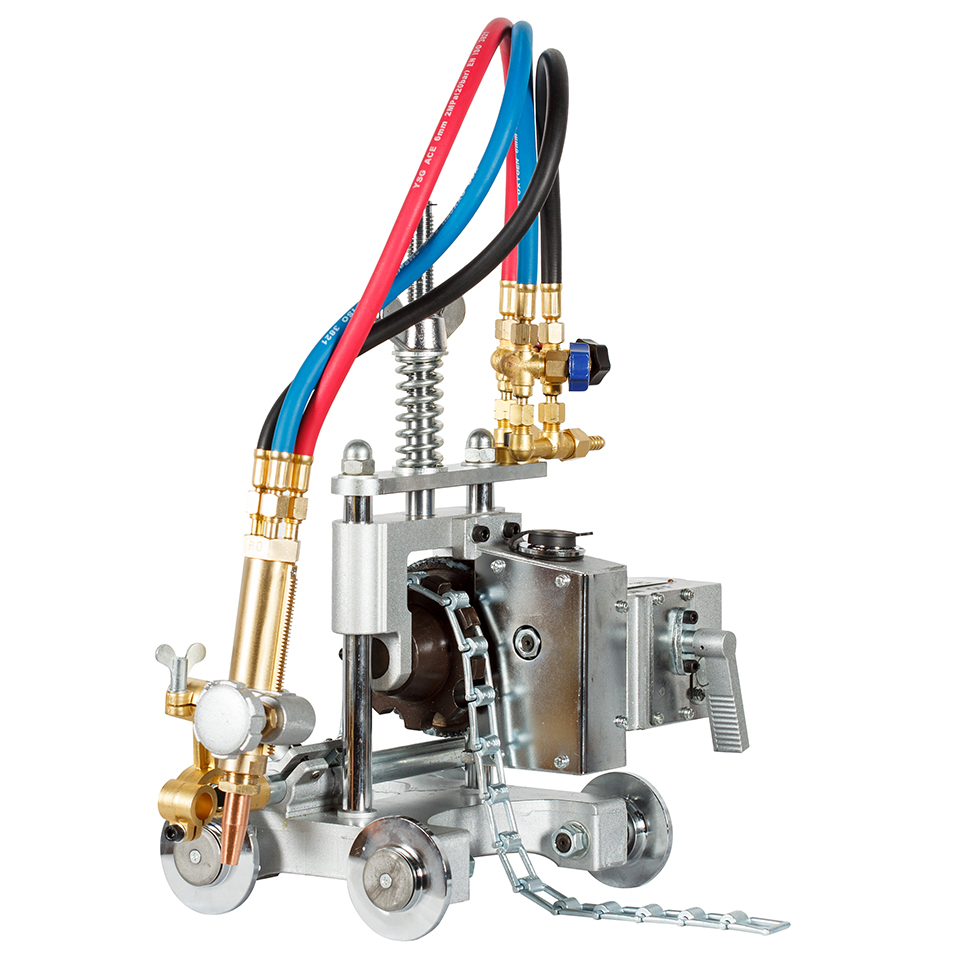

Машина термической резки ПТК CG2-11D — электрифицированный вариант трубореза серии CG2-11. Каретка с электроприводом от сети 220 В движется по цепи вокруг трубы со скоростью 50–780 мм/мин и режет стальные трубы диаметром 150–600 мм со стенкой до 50 мм. Равномерная подача даёт ровную кромку по всему периметру, а пульт управления позволяет оператору регулировать процесс, не стоя вплотную к каретке.

Резак устанавливается под углом до 45°, так что отрезка и подготовка фаски выполняются за один обход. Вертикальный ход суппорта — до 50 мм, горизонтальный — до 100 мм. Горючий газ — пропан, с соответствующими мундштуками — ацетилен; в поставку входят мундштуки внутрисоплового смешения № 2РМ и № 3РМ, коллектор с тремя вентилями и три рукава по 600 мм. Тщательная зачистка трубы в зоне реза не требуется. Машина весит 24 кг, её габариты — 480×380×450 мм.

Штатная цепь из 80 звеньев охватывает трубы до 600 мм, с дополнительным комплектом цепи диапазон расширяется до 1420 мм. Применение — монтаж трубопроводов, котельное производство, судостроение, нефтехимия. Для работы без электросети в той же серии есть модель с ручным приводом CG2-11G.
