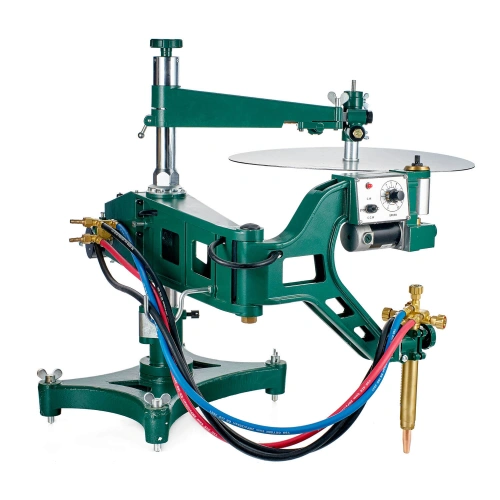

Машина термической резки CG2-150

CG2-150 от ПТК — стационарная машина газокислородной резки по шаблону. Её задача — многократно вырезать одну и ту же деталь из листового проката: фланцы, косынки, заглушки, детали сложного контура. Копирующий механизм повторяет форму стального шаблона, а резак переносит её на лист со скоростью 50–750 мм/мин при толщине металла от 3 до 50 мм.

Машина собрана на станине с регулируемыми опорами и колонной, на которой закреплена поворотная консоль с шарнирным элементом, противовесом и электроприводом от сети 220 В. Корпус выполнен из алюминиевого сплава, что снижает массу до 57 кг. По прямой машина режет на длину до 1450 мм, по кругу — диаметры 20–600 мм; максимальные прямоугольные заготовки — 400×900, 450×750 или 250×1200 мм. Машинный резак с тремя вентилями работает на пропане или ацетилене, в комплекте три пропановых мундштука № 1РМ, № 2РМ и № 3РМ.

Шаблон диаметром 500 мм входит в поставку, а циркульное устройство с измерительной шкалой позволяет самостоятельно изготовить круглые шаблоны D=200–500 мм из стали толщиной 5–8 мм. Машина востребована в машиностроении, вагоностроении, судостроении и металлургии — везде, где одна деталь нужна десятками и сотнями штук.
