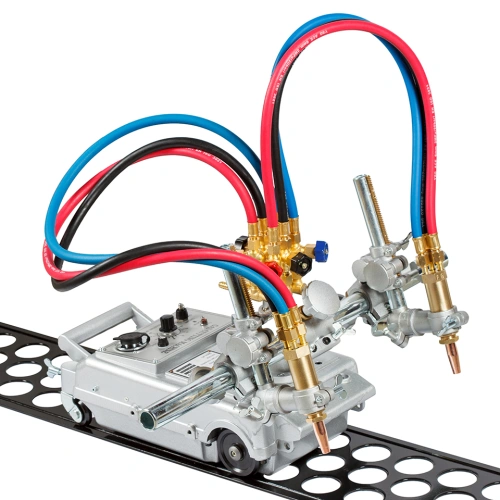

Машина термической резки CG-100 с 2 резаками

Два резака на одной тележке — главное отличие машины термической резки ПТК CG-100. За один проход она вырезает полосу с двумя параллельными кромками, а при наклоне резаков снимает фаски с обеих сторон. Предельная толщина листа низкоуглеродистой стали — 100 мм, скорость реза — от 50 до 750 мм/мин, привод электрический от сети 220 В.

Ширина полосы задаётся в пределах 100–640 мм, резак наклоняется на 30°, 45° или 60° и перемещается по вертикали до 50 мм. Газ подаётся через коллектор с шестью вентилями — по три на резак, к каждому идёт свой комплект рукавов. Работают на пропане или ацетилене; в поставку входят по две пары мундштуков № 2РМ и № 3РМ. Тележка с колеёй 180 мм ходит по направляющему рельсу 1800 мм, а с циркульным устройством режет по кругу диаметром 200–2000 мм. Масса машины — 29,5 кг.

Модель рассчитана на серийный роспуск листа на полосы для балок, рёбер, косынок и на подготовку кромок под сварку толстого металла. При выборе между CG-30 и CG-100 ориентируйтесь на типовую задачу: для одиночных резов хватает одного резака, а при раскрое полос вторая головка сокращает число проходов.
