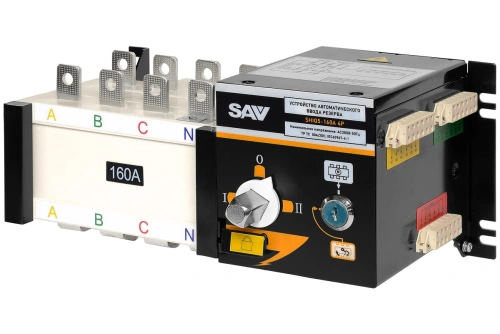

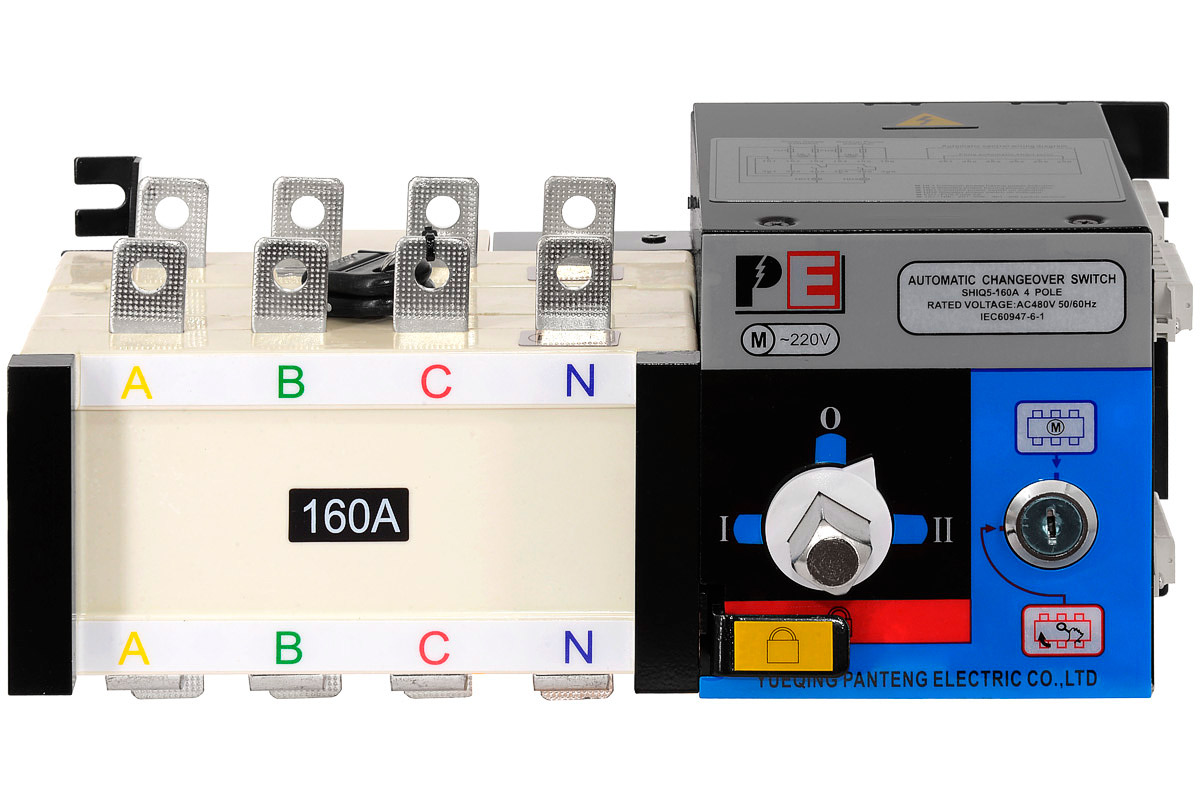

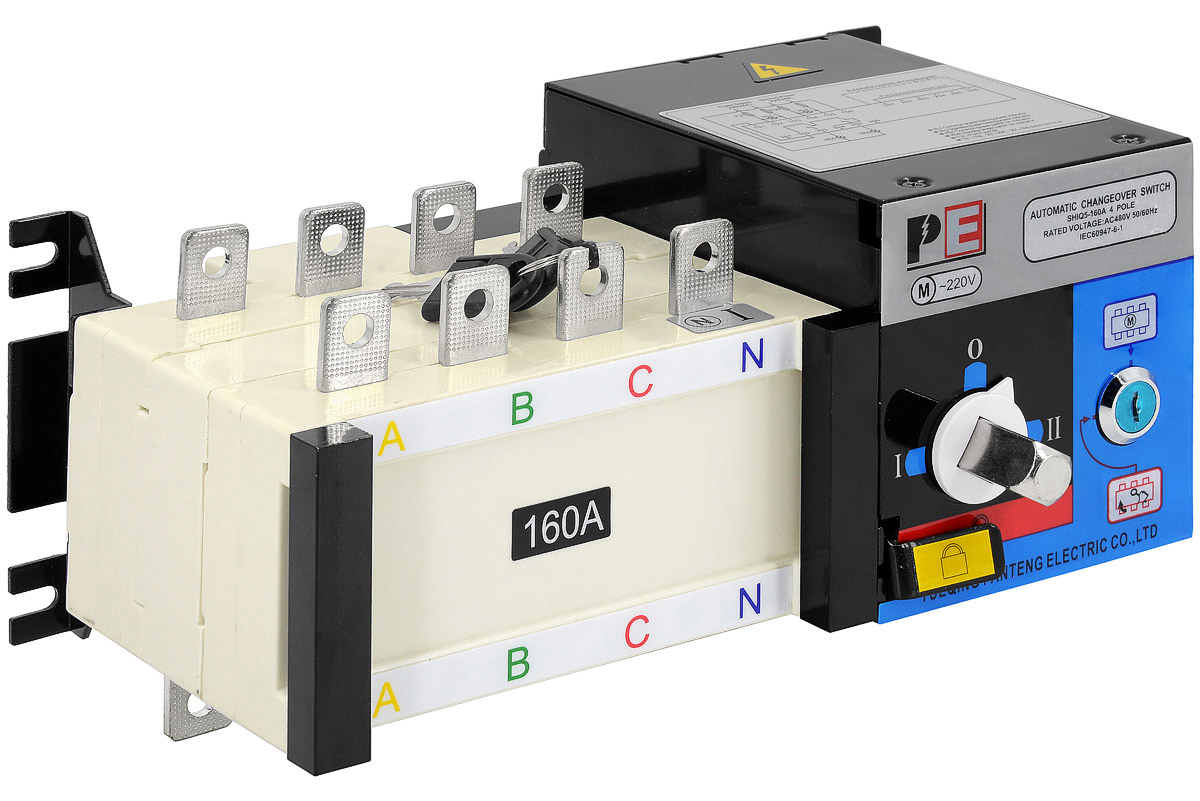

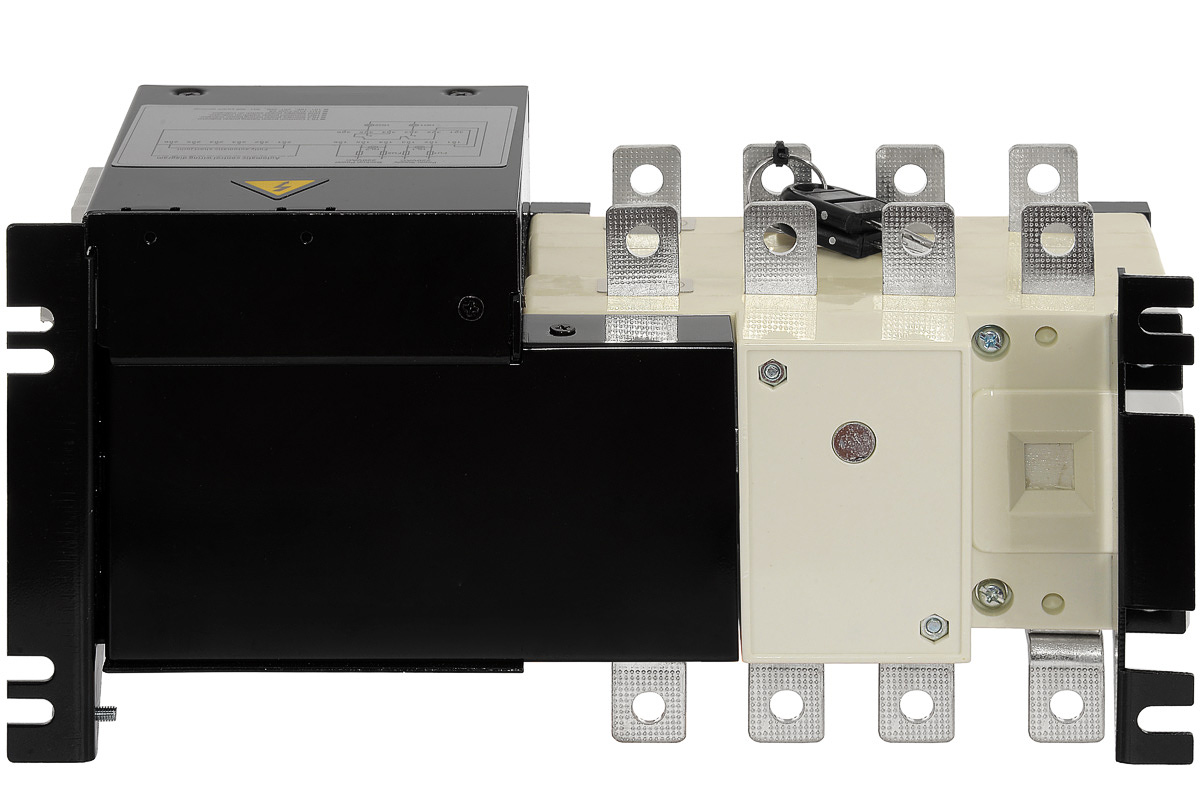

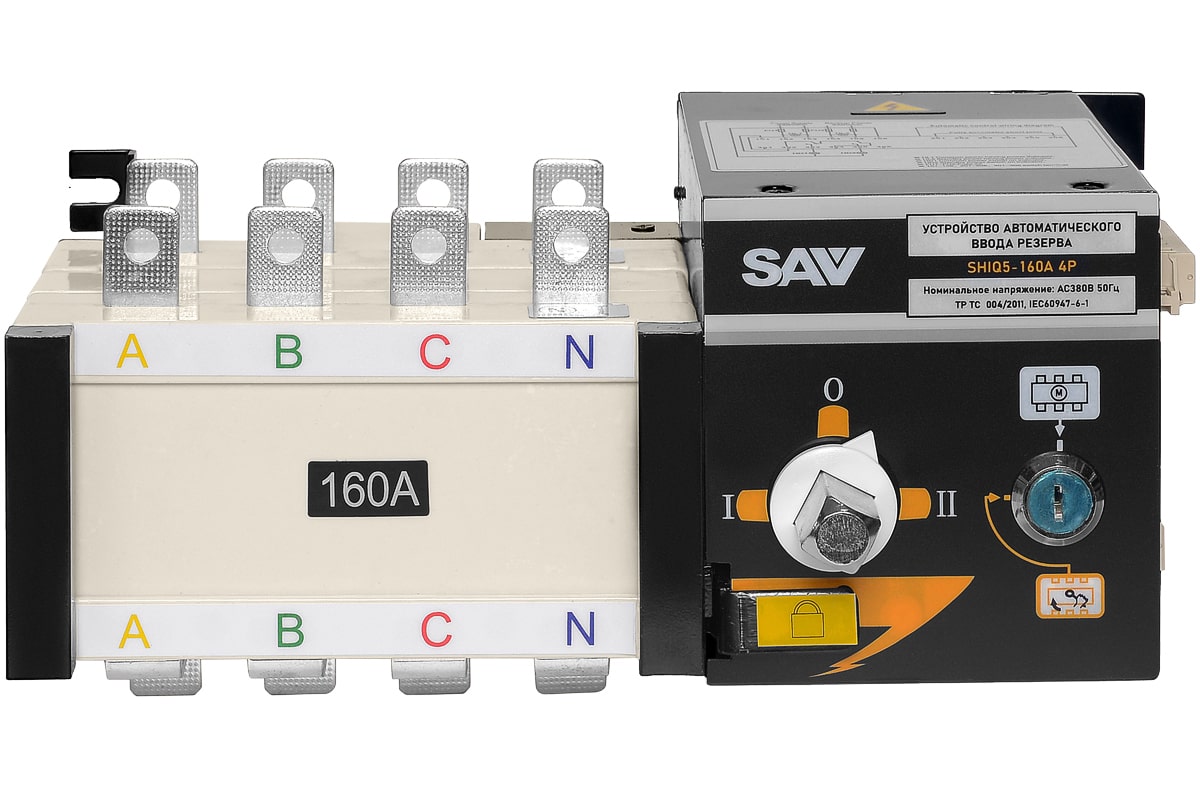

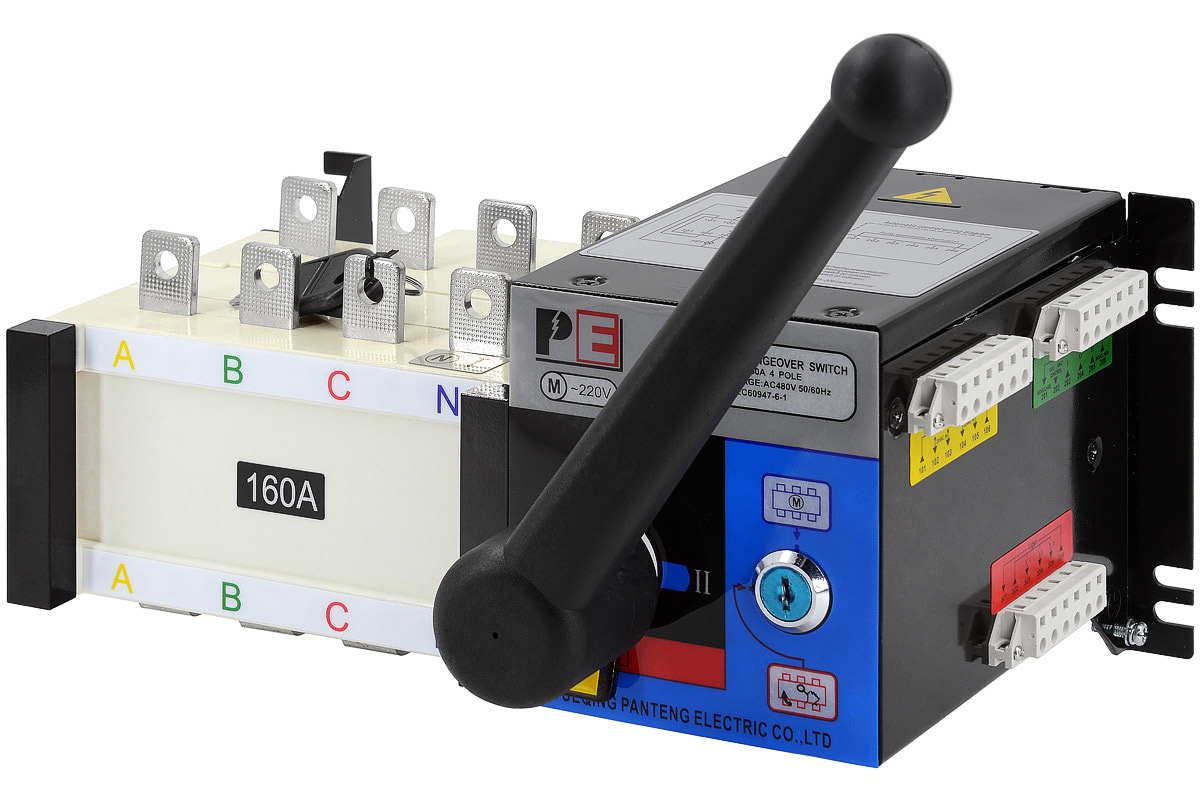

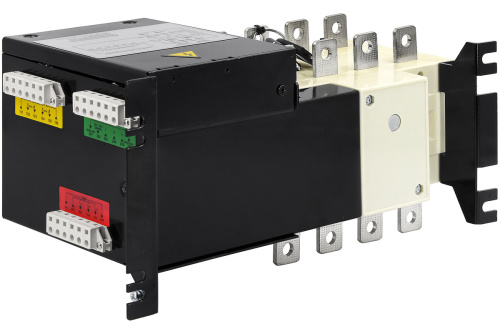

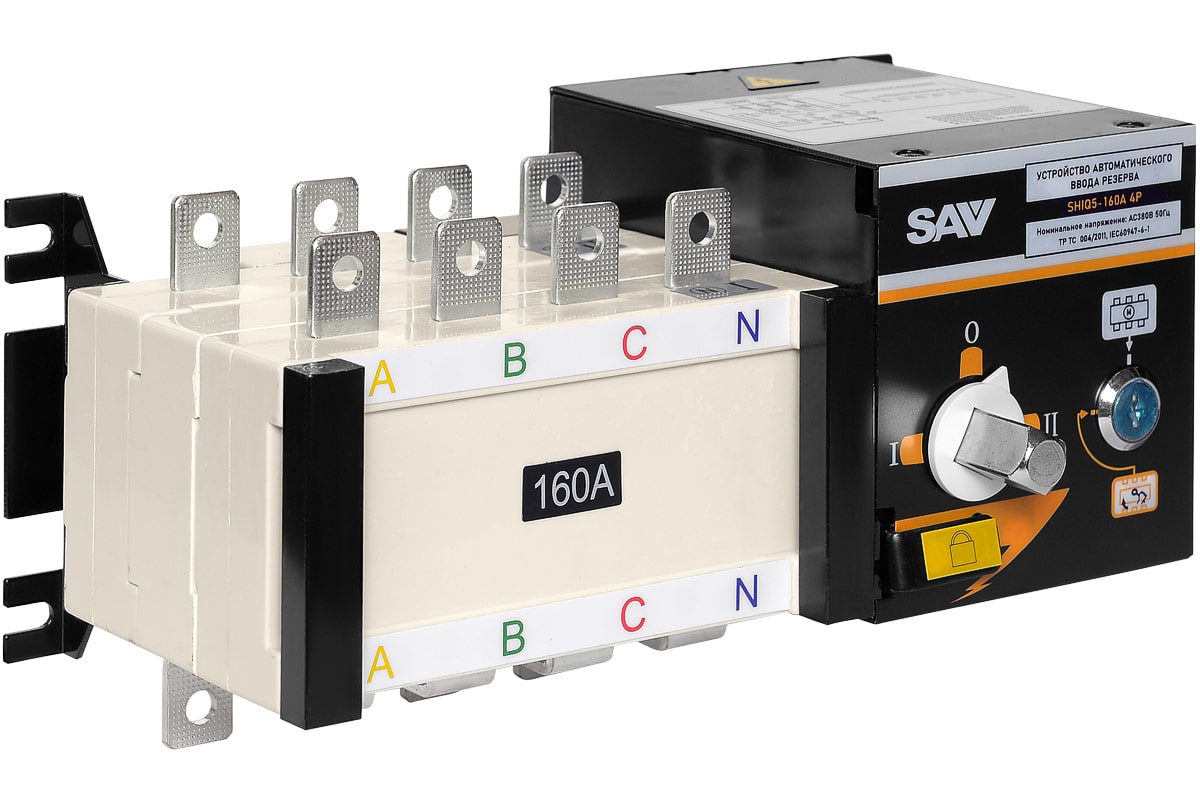

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P

Реверсивный рубильник SHIQ5-160 4P — устройство автоматического ввода резерва на номинальный ток 160 А для сетей 400 В. Он переключает нагрузку между основным вводом и резервным источником, например дизель-генератором, и не допускает их одновременного подключения.

Четыре полюса коммутируют три фазы и нейтраль. Привод управляется напряжением 220 В, время перехода I–II или II–I около 1 с. Коммутационная способность 10 Iном, отключающая 8 Iном, предельная мощность короткого замыкания 9 кА, кратковременно выдерживаемый ток 20 кА. Номинальное напряжение изоляции 750 В, импульсное 8 кВ, оболочка IP20 рассчитана на установку в щите. Габариты 406×135×261 мм.

Модель подходит для частных домов, небольших предприятий и объектов с генератором средней мощности. Номинал рубильника выбирают не ниже номинального тока вводного автомата и генератора. Эксплуатация при влажности не более 90 %. В серии SHIQ5 есть варианты от 100 до 3200 А.
