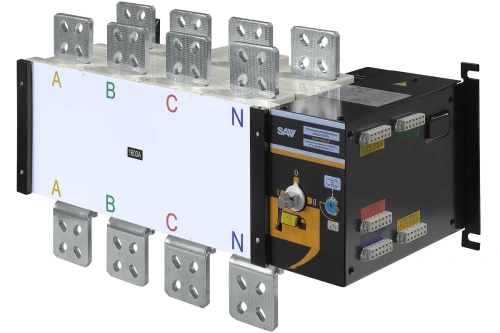

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1600 4P
- Previous
- Next
Характеристики
Код товара
019361
Класс защиты
IP20
Масса, кг
44
Номинальный ток (А)
1600
Класс защиты обмотки
III
Габаритные размеры (Д;Ш;В; мм)
1007х330х370
- Длина (мм)
610
Все характеристики
139 949.81 руб./шт
Нашли дешевле?
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Описание
Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-1600 4P
Характеристики
|
Код товара
|
019361 |
|
Класс защиты
|
IP20 |
|
Масса, кг
|
44 |
|
Номинальный ток (А)
|
1600 |
|
Класс защиты обмотки
|
III |
|
Габаритные размеры (Д;Ш;В; мм)
|
1007х330х370 |
|
- Длина (мм)
|
610 |
|
Ширина (мм)
|
330 |
|
Высота (мм)
|
321 |
|
Кол-во полюсов переключателя
|
4 |
|
Вес брутто (кг)
|
50 |
|
Номинальное напр., В
|
400 |
|
Влажность, %
|
не более 50, при Т не выше 40 C без конденсации |
|
Номинальная коммутационная способность
|
10Iном. |
|
Кратковременное отклонение номинального тока, кA
|
50 |
|
Номинальное рабочее напряжение управления Vs, В
|
220 |
|
Номинальная отключающая способность
|
8Iном. |
|
Номинальный предел мощности КЗ, кА
|
100 |
|
Номинальное импульсное напряжение Uimp, кВ
|
12 |
|
Ток термической стойкости Ith, A
|
1600 |
|
Время переключения I-II или II-I, сек
|
1,2 |
|
Номинальное напряжение изоляции Ui, В
|
1000 |
|
Детальное описание товара
|
<p> <b>Рубильник реверсивный TSS SHIQ5 1600А с моторным приводом </b> - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. <b>Обеспечивает: </b> </p> <ul style="margin-left: 20px;"> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Безыскровое переключение нагрузки;</b><br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Полное отключение нагрузки (в «нулевом положении» рубильника);</b><br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Возможность ручного переключения;</b><br> </ul> <p> <br> <b>Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).</b><br> <br> <b>В режиме AUTO (автоматический):</b><br> Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.<br> <br> <b>В режиме MANUAL (ручной):</b><br> Переключения возможны только ручкой переключения. Плата и механизм управления отключены<br> <br> <b>При работах по обслуживанию и ремонту систем:</b><br> Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. </p> <h2><span style="font-size: 16pt; color: #000000;">ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А </span></h2> <br> <br> <style type="text/css"> TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } </style> <table class="table table-bordered table-hover" width="30%"> <tbody> <tr> <th> <p align="center"> Свойства </p> </th> <th> <p align="center"> Преимущества </p> </th> </tr> <tr> <td> <p align="center"> Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов </p> </td> <td> <p align="center"> Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. </p> </td> </tr> <tr class="stat_tr_1"> <td> <p align="center"> Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) </p> </td> <td> <p align="center"> Срок службы дольше на 45% <br> Надёжность срабатывания выше на 50% </p> </td> </tr> <tr> <td> <p align="center"> Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С </p> </td> <td> <p align="center"> Вероятность ранних отказов меньше на 30% </p> </td> </tr> <tr class="stat_tr_1"> <td> <p align="center"> Блок управления производится с высокой точностью на беспылевом производственном участке (6) </p> </td> <td> <p align="center"> Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов </p> </td> </tr> </tbody> </table> <div width="60%" style="text-align: center;"> <a title="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость" rel="gallery1" href="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" class="fancybox"><img width="300" alt="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость" src="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" height="203" title="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость"></a> <span style="text-align: center;"> </span> <a title="Привод с металлическими шестернями" rel="gallery1" href="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" class="fancybox"><img width="300" alt="Привод с металлическими шестернями" src="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" height="203" title="Привод с металлическими шестернями"></a> <span style="text-align: center;"> </span> <a title="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева" rel="gallery1" href="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" class="fancybox"><img width="300" alt="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева" src="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" height="203" title="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева"></a> </div> <br> <div width="90%" style="text-align: center;"> <a title="Ограничитель хода с буферной пружиной" rel="gallery1" href="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" class="fancybox"><img width="300" alt="Ограничитель хода с буферной пружиной" src="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" height="203" title="Ограничитель хода с буферной пружиной"></a> <span style="text-align: center;"> </span> <a title="Надежный металлический привод контактной группы" rel="gallery1" href="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" class="fancybox"><img width="300" alt="Надежный металлический привод контактной группы" src="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" height="203" title="Надежный металлический привод контактной группы"></a> <span style="text-align: center;"> </span> <a title="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество" rel="gallery1" href="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" class="fancybox"><img width="300" alt="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество" src="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" height="203" title="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество"></a> </div> <br> <br> <h2><span style="font-size: 16pt; color: #000000;">УСЛОВИЯ ПРИМЕНЕНИЯ</span></h2> <br> <ul style="margin-left: 20px;"> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Допустимый угол наклона рубильника ±23°<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Класс защиты: IP20<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Гарантия 12 месяцев<br> </ul> <br> <h2><span style="font-size: 16pt; color: #000000;">ОРГАНЫ УПРАВЛЕНИЯ</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Органы управления реверсивным рубильником" rel="gallery1" href="/upload/medialibrary/d2b/d2b3fc63fec58af4e3f49ade8a48c942.jpg" class="fancybox"><img width="768" alt="Органы управления реверсивным рубильником" src="/upload/medialibrary/d2b/d2b3fc63fec58af4e3f49ade8a48c942.jpg" height="295" title="Органы управления реверсивным рубильником"></a> <span style="text-align: center;"> </span> </div> <br> <br> <h2><span style="font-size: 16pt; color: #000000;">ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/1.jpg" class="fancybox"><img width="400" alt="Подключение рубильника" src="/upload/medialibrary/d2b/1.jpg" height="338" title="Подключение рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/2.jpg" class="fancybox"><img width="648" alt="Назначение контактов сигнальных терминалов рубильника" src="/upload/medialibrary/d2b/2.jpg" height="154" title="Назначение контактов сигнальных терминалов рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА </span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/3.jpg" class="fancybox"><img width="400" alt="Типовая схема соединений реверсивного рубильника" src="/upload/medialibrary/d2b/3.jpg" height="292" title="Типовая схема соединений реверсивного рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А </span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Реверсивный Рубильник Вид спереди" rel="gallery1" href="/upload/medialibrary/d2b/7.jpg" class="fancybox"><img width="400" alt="Реверсивный Рубильник Вид спереди" src="/upload/medialibrary/d2b/7.jpg" height="338" title="Реверсивный Рубильник Вид спереди"></a> <span style="text-align: center;"> </span> <a title="Реверсивный Рубильник Вид со стороны моторного привода" rel="gallery1" href="/upload/medialibrary/d2b/8.jpg" class="fancybox"><img width="400" alt="Реверсивный Рубильник Вид со стороны моторного привода" src="/upload/medialibrary/d2b/8.jpg" height="338" title="Реверсивный Рубильник Вид со стороны моторного привода"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ</span></h2> <br> <style type="text/css"> TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } </style> <table class="table table-bordered table-hover" width="30%"> <tbody> <tr> <th> <p align="center"> Модель </p> </th> <th> <p align="center"> Артикул 1С </p> </th> <th> <p align="center"> А </p> </th> <th> <p align="center"> А1 </p> </th> <th> <p align="center"> B </p> </th> <th> <p align="center"> B1 </p> </th> <th> <p align="center"> C </p> </th> <th> <p align="center"> E </p> </th> <th> <p align="center"> G </p> </th> <th> <p align="center"> H </p> </th> <th> <p align="center"> J </p> </th> <th> <p align="center"> K </p> </th> <th> <p align="center"> L </p> </th> <th> <p align="center"> N </p> </th> <th> <p align="center"> O </p> </th> <th> <p align="center"> P </p> </th> <th> <p align="center"> R </p> </th> <th> <p align="center"> S </p> </th> <th> <p align="center"> T </p> </th> <th> <p align="center"> U </p> </th> <th> <p align="center"> V </p> </th> <th> <p align="center"> W </p> </th> <th> <p align="center"> Y </p> </th> <th> <p align="center"> Y1 </p> </th> <th> <p align="center"> Z </p> </th> </tr> <tr> <td> <p align="center"> TSS SHIQ5 1600А </p> </td> <td> <p align="center"> 019361 </p> </td> <td> <p align="center"> 1007 </p> </td> <td> <p align="center"> 633 </p> </td> <td> <p align="center"> 330 </p> </td> <td> <p align="center"> 250 </p> </td> <td> <p align="center"> 370 </p> </td> <td> <p align="center"> 321 </p> </td> <td> <p align="center"> 470 </p> </td> <td> <p align="center"> 65 </p> </td> <td> <p align="center"> 609 </p> </td> <td> <p align="center"> 220 </p> </td> <td> <p align="center"> 11 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 524 </p> </td> <td> <p align="center"> 120 </p> </td> <td> <p align="center"> 80 </p> </td> <td> <p align="center"> 80 </p> </td> <td> <p align="center"> 15 </p> </td> <td> <p align="center"> 250 </p> </td> <td> <p align="center"> 60,5 </p> </td> <td> <p align="center"> 188,5 </p> </td> <td> <p align="center"> 111 </p> </td> <td> <p align="center"> 253 </p> </td> <td> <p align="center"> 40 </p> </td> </tr> </tbody> </table> |
|
Поставщик
|
TSS |
|
Картинки2
|
https://tss.ru/upload/iblock/243/s846c4zfn4ikqspynh5fgxg6df2kuh4z.jpg, https://tss.ru/upload/iblock/5f5/a682wqpx7txrhew9dih9817tz58k5bs0.jpg, https://tss.ru/upload/iblock/91a/b0fhhwcljfxmbg1xgs16oys2jx2eui7g.jpg, https://tss.ru/upload/iblock/0d1/di2eic00vbuwwyo7qtkpmorqpfw19djg.jpg, https://tss.ru/upload/iblock/5e3/1bpigl5zyqh30dq0h68y44ae61eic016.jpg, https://tss.ru/upload/iblock/15d/gzlddt3v4iwtwb8o81najoac7n6knnti.jpg, https://tss.ru/upload/iblock/95e/sis4w9dlnumu58k7dgxh06u8u2yhm5m1.jpg, https://tss.ru/upload/iblock/e2f/50lbolb6u84j2scgmjb0g389qacvsigi.jpg, https://tss.ru/upload/iblock/ed9/tqv3fe3z8s6tu29ptxdp0r2am6nfhq6n.jpg, https://tss.ru/upload/iblock/d6d/ios5u6ib4bjr2z0uaeyev3f1dgjnmj26.jpg |
|
Детальное описание товара2
|
<p> <b>Рубильник реверсивный TSS SHIQ5 1600А с моторным приводом </b> - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. <b>Обеспечивает: </b> </p> <ul style="margin-left: 20px;"> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Безыскровое переключение нагрузки;</b><br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Полное отключение нагрузки (в «нулевом положении» рубильника);</b><br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> <b>Возможность ручного переключения;</b><br> </ul> <p> <br> <b>Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).</b><br> <br> <b>В режиме AUTO (автоматический):</b><br> Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.<br> <br> <b>В режиме MANUAL (ручной):</b><br> Переключения возможны только ручкой переключения. Плата и механизм управления отключены<br> <br> <b>При работах по обслуживанию и ремонту систем:</b><br> Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения. </p> <h2><span style="font-size: 16pt; color: #000000;">ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А </span></h2> <br> <br> <style type="text/css"> TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } </style> <table class="table table-bordered table-hover" width="30%"> <tbody> <tr> <th> <p align="center"> Свойства </p> </th> <th> <p align="center"> Преимущества </p> </th> </tr> <tr> <td> <p align="center"> Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов </p> </td> <td> <p align="center"> Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов. </p> </td> </tr> <tr class="stat_tr_1"> <td> <p align="center"> Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5) </p> </td> <td> <p align="center"> Срок службы дольше на 45% <br> Надёжность срабатывания выше на 50% </p> </td> </tr> <tr> <td> <p align="center"> Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С </p> </td> <td> <p align="center"> Вероятность ранних отказов меньше на 30% </p> </td> </tr> <tr class="stat_tr_1"> <td> <p align="center"> Блок управления производится с высокой точностью на беспылевом производственном участке (6) </p> </td> <td> <p align="center"> Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов </p> </td> </tr> </tbody> </table> <div width="60%" style="text-align: center;"> <a title="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость" rel="gallery1" href="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" class="fancybox"><img width="300" alt="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость" src="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" height="203" title="Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость"></a> <span style="text-align: center;"> </span> <a title="Привод с металлическими шестернями" rel="gallery1" href="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" class="fancybox"><img width="300" alt="Привод с металлическими шестернями" src="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" height="203" title="Привод с металлическими шестернями"></a> <span style="text-align: center;"> </span> <a title="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева" rel="gallery1" href="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" class="fancybox"><img width="300" alt="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева" src="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" height="203" title="Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева"></a> </div> <br> <div width="90%" style="text-align: center;"> <a title="Ограничитель хода с буферной пружиной" rel="gallery1" href="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" class="fancybox"><img width="300" alt="Ограничитель хода с буферной пружиной" src="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" height="203" title="Ограничитель хода с буферной пружиной"></a> <span style="text-align: center;"> </span> <a title="Надежный металлический привод контактной группы" rel="gallery1" href="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" class="fancybox"><img width="300" alt="Надежный металлический привод контактной группы" src="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" height="203" title="Надежный металлический привод контактной группы"></a> <span style="text-align: center;"> </span> <a title="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество" rel="gallery1" href="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" class="fancybox"><img width="300" alt="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество" src="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" height="203" title="Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество"></a> </div> <br> <br> <h2><span style="font-size: 16pt; color: #000000;">УСЛОВИЯ ПРИМЕНЕНИЯ</span></h2> <br> <ul style="margin-left: 20px;"> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Допустимый угол наклона рубильника ±23°<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Класс защиты: IP20<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ<br> <i class="fa fa-angle-double-right fa-x" aria-hidden="true" style="color: #1491ee;"></i> Гарантия 12 месяцев<br> </ul> <br> <h2><span style="font-size: 16pt; color: #000000;">ОРГАНЫ УПРАВЛЕНИЯ</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Органы управления реверсивным рубильником" rel="gallery1" href="/upload/medialibrary/d2b/d2b3fc63fec58af4e3f49ade8a48c942.jpg" class="fancybox"><img width="768" alt="Органы управления реверсивным рубильником" src="/upload/medialibrary/d2b/d2b3fc63fec58af4e3f49ade8a48c942.jpg" height="295" title="Органы управления реверсивным рубильником"></a> <span style="text-align: center;"> </span> </div> <br> <br> <h2><span style="font-size: 16pt; color: #000000;">ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/1.jpg" class="fancybox"><img width="400" alt="Подключение рубильника" src="/upload/medialibrary/d2b/1.jpg" height="338" title="Подключение рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА</span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/2.jpg" class="fancybox"><img width="648" alt="Назначение контактов сигнальных терминалов рубильника" src="/upload/medialibrary/d2b/2.jpg" height="154" title="Назначение контактов сигнальных терминалов рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА </span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Подключение рубильника" rel="gallery1" href="/upload/medialibrary/d2b/3.jpg" class="fancybox"><img width="400" alt="Типовая схема соединений реверсивного рубильника" src="/upload/medialibrary/d2b/3.jpg" height="292" title="Типовая схема соединений реверсивного рубильника"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 1600А </span></h2> <br> <br> <div width="90%" style="text-align: center;"> <a title="Реверсивный Рубильник Вид спереди" rel="gallery1" href="/upload/medialibrary/d2b/7.jpg" class="fancybox"><img width="400" alt="Реверсивный Рубильник Вид спереди" src="/upload/medialibrary/d2b/7.jpg" height="338" title="Реверсивный Рубильник Вид спереди"></a> <span style="text-align: center;"> </span> <a title="Реверсивный Рубильник Вид со стороны моторного привода" rel="gallery1" href="/upload/medialibrary/d2b/8.jpg" class="fancybox"><img width="400" alt="Реверсивный Рубильник Вид со стороны моторного привода" src="/upload/medialibrary/d2b/8.jpg" height="338" title="Реверсивный Рубильник Вид со стороны моторного привода"></a> <span style="text-align: center;"> </span> </div> <h2><span style="font-size: 16pt; color: #000000;">РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ</span></h2> <br> <style type="text/css"> TH { height: 5px; /* Высота ячеек */ vertical-align: bottom; /* Выравнивание по нижнему краю */ padding: 0; /* Убираем поля вокруг текста */ } </style> <table class="table table-bordered table-hover" width="30%"> <tbody> <tr> <th> <p align="center"> Модель </p> </th> <th> <p align="center"> Артикул 1С </p> </th> <th> <p align="center"> А </p> </th> <th> <p align="center"> А1 </p> </th> <th> <p align="center"> B </p> </th> <th> <p align="center"> B1 </p> </th> <th> <p align="center"> C </p> </th> <th> <p align="center"> E </p> </th> <th> <p align="center"> G </p> </th> <th> <p align="center"> H </p> </th> <th> <p align="center"> J </p> </th> <th> <p align="center"> K </p> </th> <th> <p align="center"> L </p> </th> <th> <p align="center"> N </p> </th> <th> <p align="center"> O </p> </th> <th> <p align="center"> P </p> </th> <th> <p align="center"> R </p> </th> <th> <p align="center"> S </p> </th> <th> <p align="center"> T </p> </th> <th> <p align="center"> U </p> </th> <th> <p align="center"> V </p> </th> <th> <p align="center"> W </p> </th> <th> <p align="center"> Y </p> </th> <th> <p align="center"> Y1 </p> </th> <th> <p align="center"> Z </p> </th> </tr> <tr> <td> <p align="center"> TSS SHIQ5 1600А </p> </td> <td> <p align="center"> 019361 </p> </td> <td> <p align="center"> 1007 </p> </td> <td> <p align="center"> 633 </p> </td> <td> <p align="center"> 330 </p> </td> <td> <p align="center"> 250 </p> </td> <td> <p align="center"> 370 </p> </td> <td> <p align="center"> 321 </p> </td> <td> <p align="center"> 470 </p> </td> <td> <p align="center"> 65 </p> </td> <td> <p align="center"> 609 </p> </td> <td> <p align="center"> 220 </p> </td> <td> <p align="center"> 11 </p> </td> <td> <p align="center"> 85 </p> </td> <td> <p align="center"> 524 </p> </td> <td> <p align="center"> 120 </p> </td> <td> <p align="center"> 80 </p> </td> <td> <p align="center"> 80 </p> </td> <td> <p align="center"> 15 </p> </td> <td> <p align="center"> 250 </p> </td> <td> <p align="center"> 60,5 </p> </td> <td> <p align="center"> 188,5 </p> </td> <td> <p align="center"> 111 </p> </td> <td> <p align="center"> 253 </p> </td> <td> <p align="center"> 40 </p> </td> </tr> </tbody> </table> |
