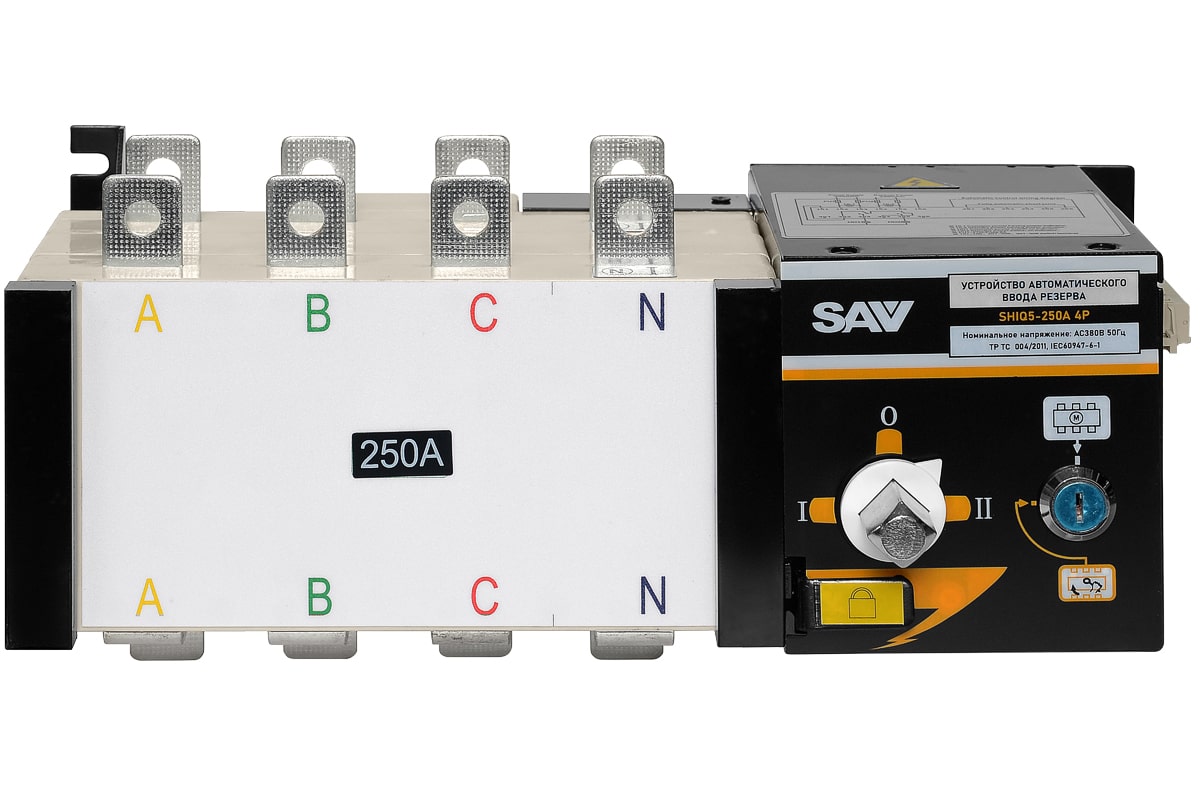

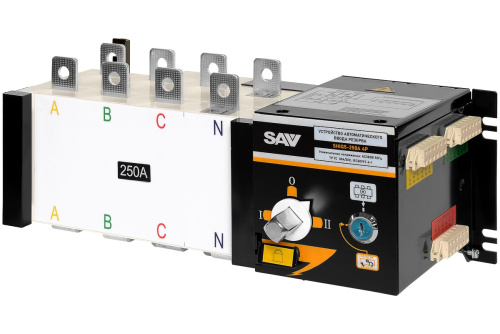

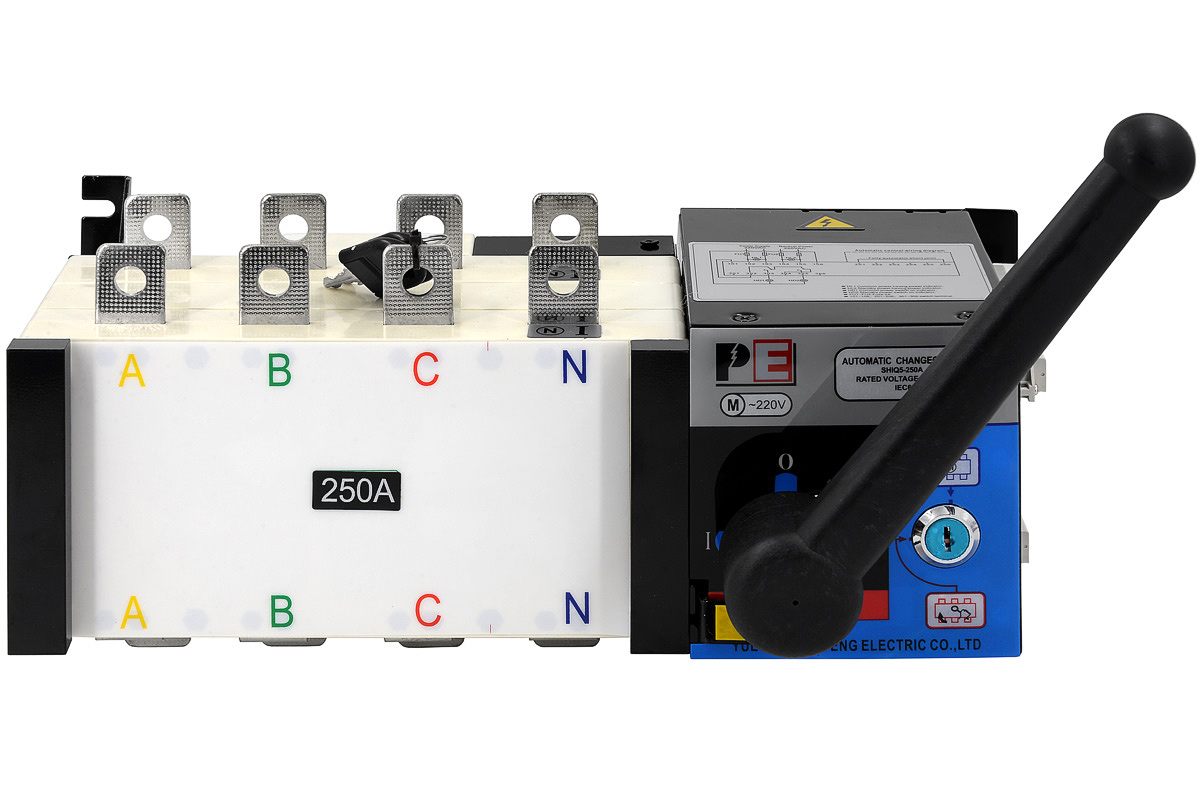

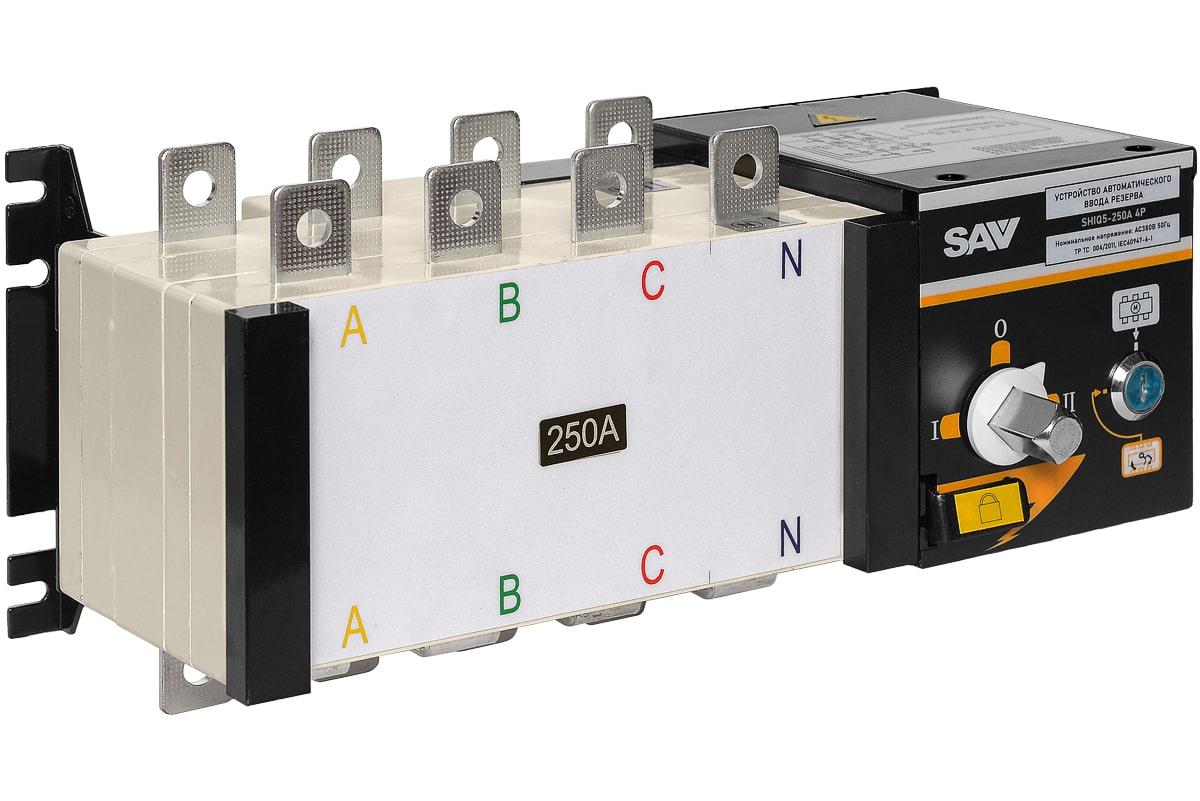

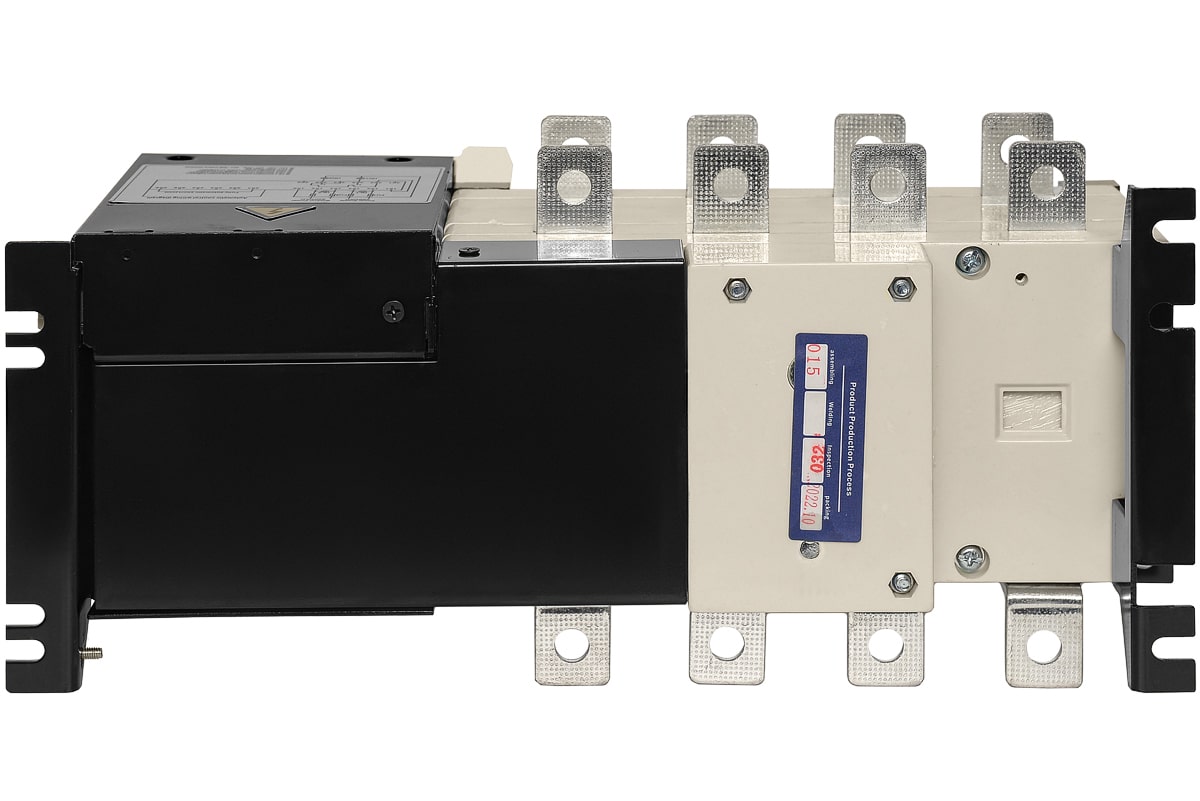

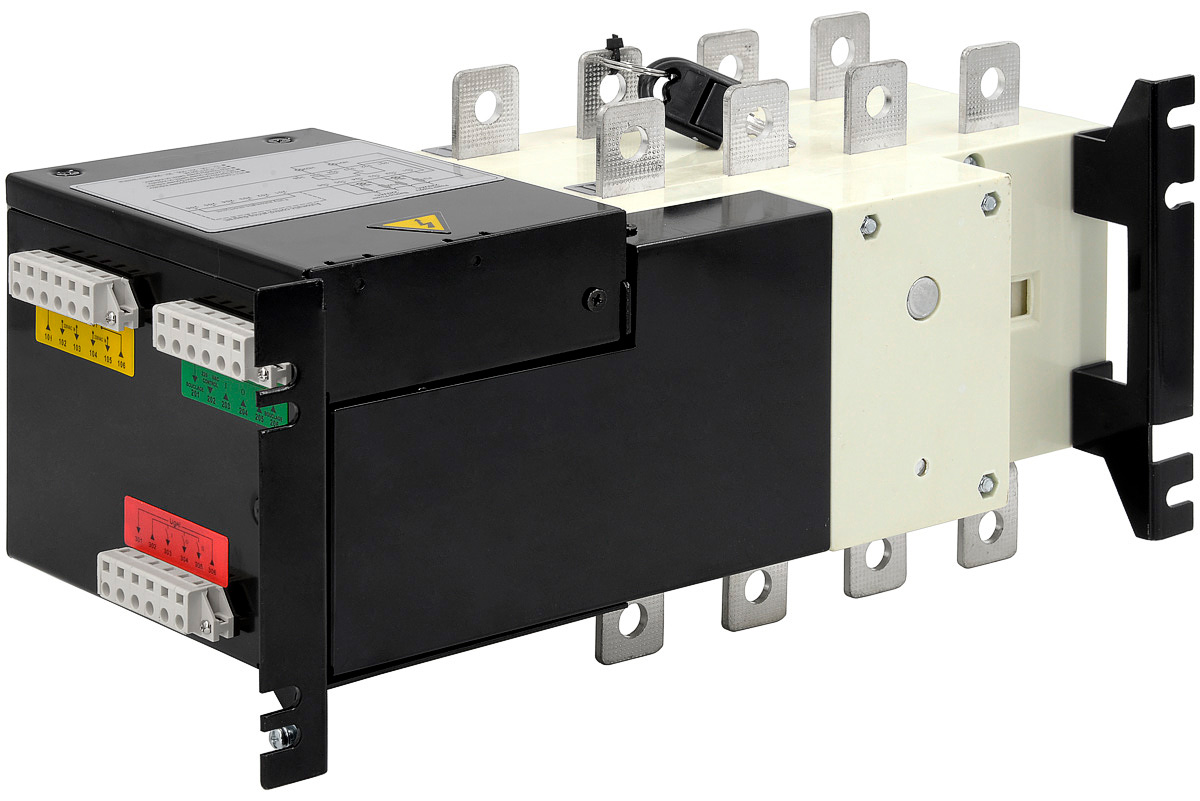

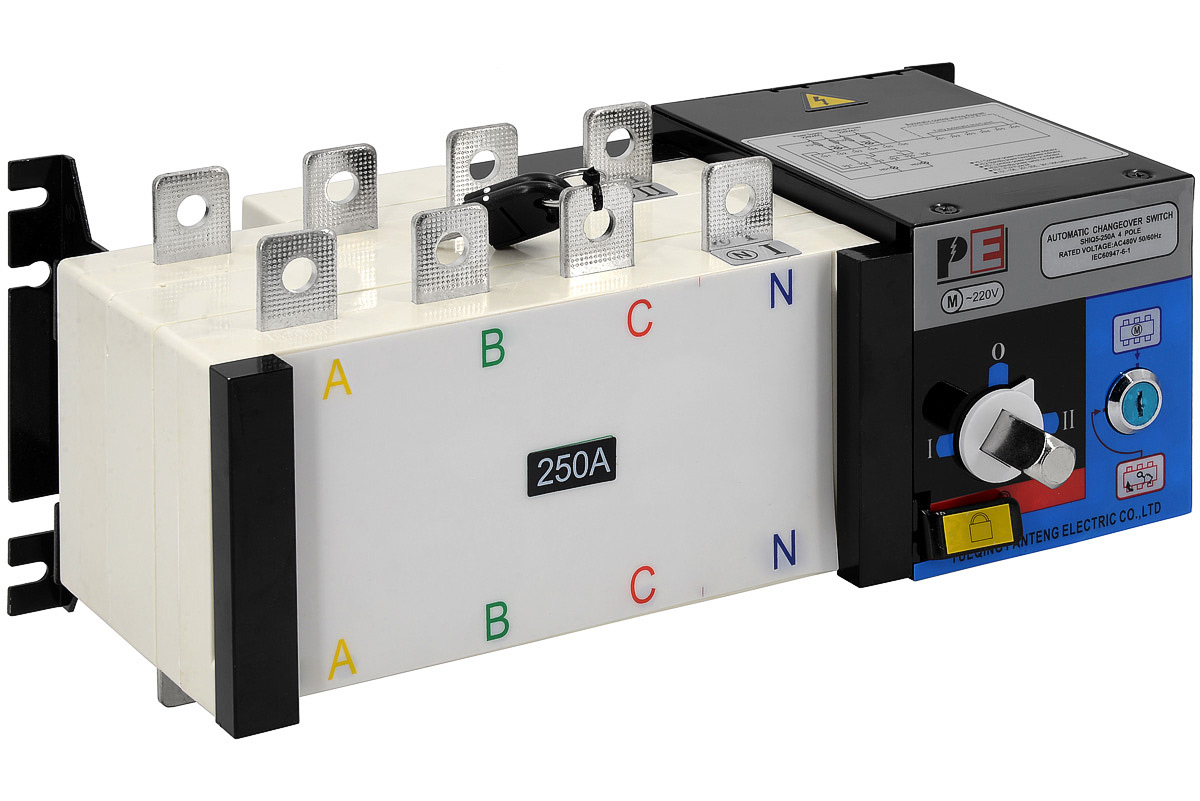

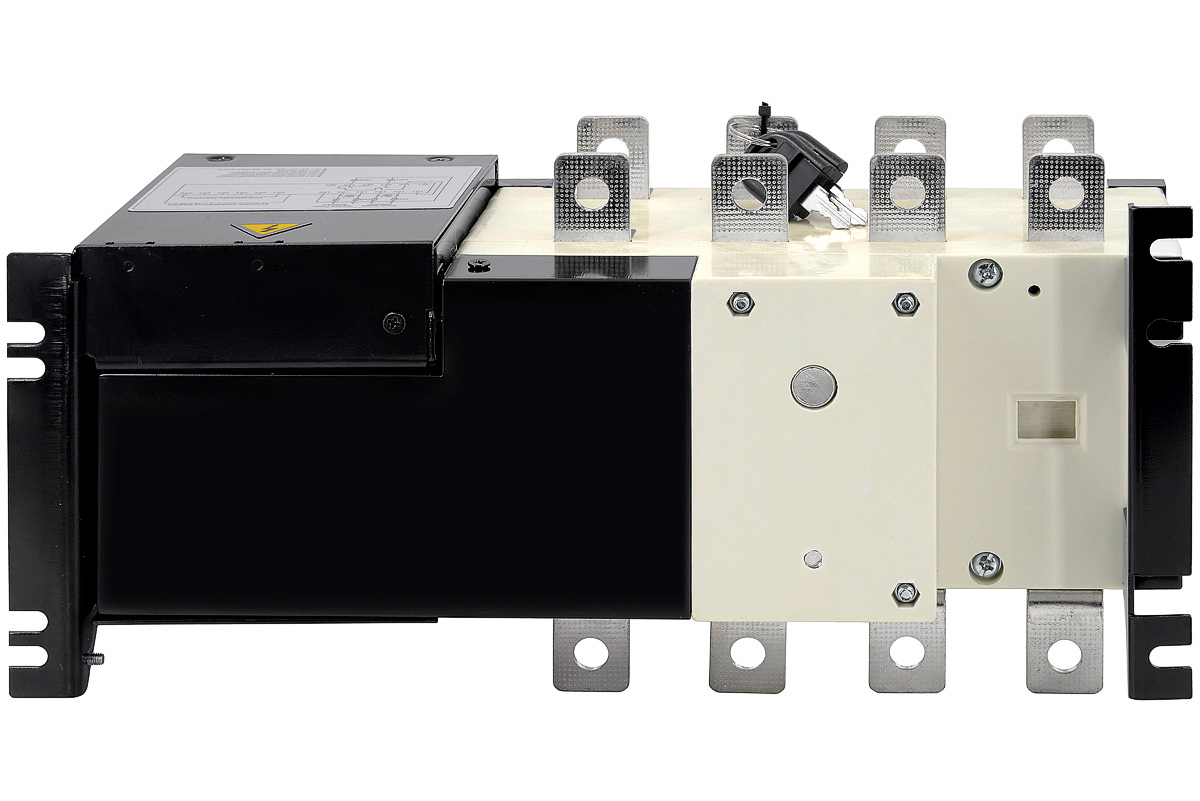

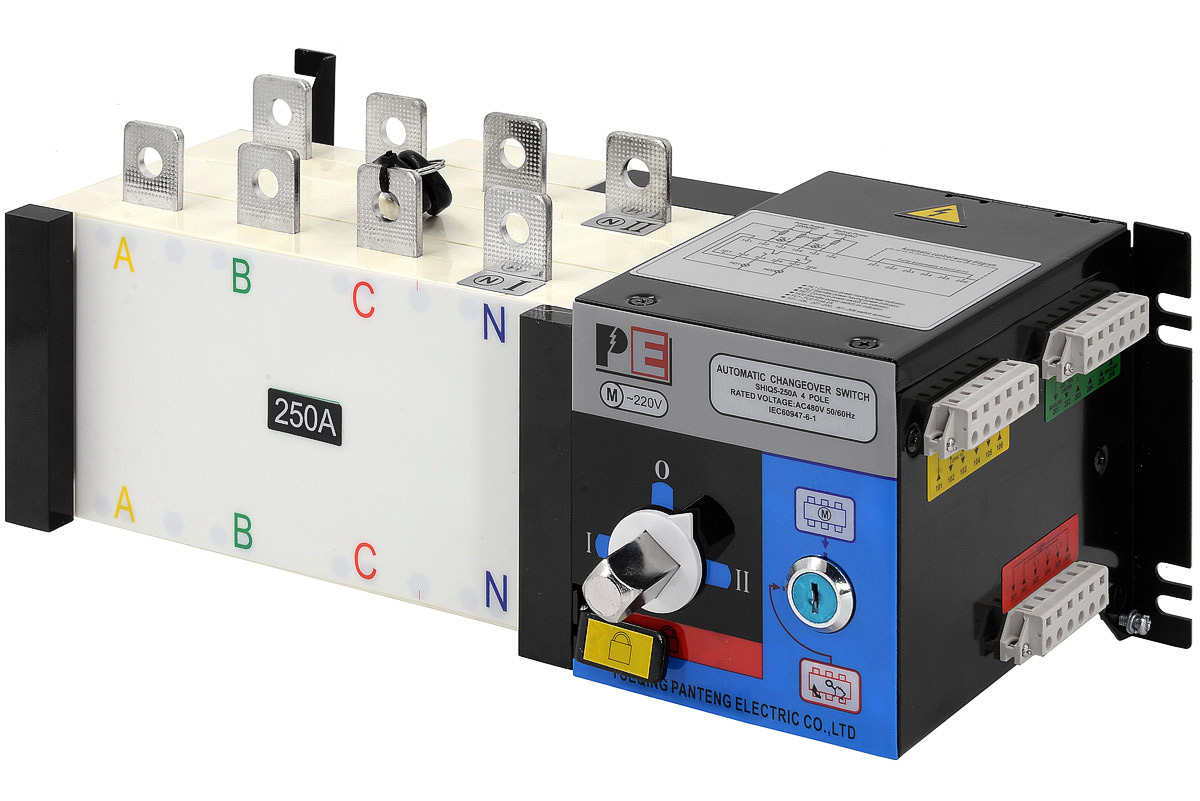

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-250 4P

Для щитов, где ток нагрузки превышает 160 А, предназначен SHIQ5-250 4P — четырёхполюсный реверсивный рубильник АВР на 250 А и 400 В. Он автоматически переводит потребителей с основного ввода на резервный и обратно.

Переключение занимает около 1,1 с, привод питается от 220 В. Аппарат выдерживает коммутацию до 10 Iном и отключение до 8 Iном, предельная мощность КЗ 17 кА. Напряжение изоляции 750 В, импульсная прочность 8,1 кВ, исполнение IP20 для монтажа внутри шкафа. Корпус 466×170×261 мм, масса брутто 9,6 кг.

Типовое применение — резервирование питания коттеджей, небольших торговых и административных зданий, где резервом служит генератор с номинальным током, близким к 250 А. Четвёртый полюс коммутирует нейтраль, что требуется при работе с генератором, у которого нейтраль заземлена отдельно. Перед заказом сверьте номинал с вводным автоматом и сечением шин; при меньших токах достаточно SHIQ5-160, при больших — SHIQ5-400.
