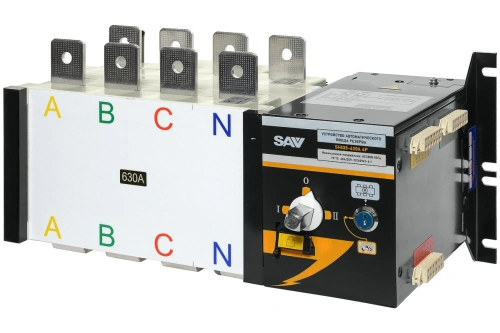

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-630 4P

SHIQ5-630 4P — реверсивный рубильник автоматического ввода резерва на 630 А для трёхфазных сетей 400 В. Такой номинал нужен на вводах крупных зданий и производственных цехов, работающих с резервной дизельной электростанцией.

Конструкция четырёхполюсная, с моторным приводом на 220 В; перевод нагрузки с ввода I на ввод II занимает около 1,2 с. Коммутационная способность 6 Iном, отключающая 5 Iном. Предельная мощность короткого замыкания 70 кА, кратковременно выдерживаемый ток 13 кА, импульсное напряжение 12 кВ, напряжение изоляции 500 В. Исполнение IP20, габариты 515×260×270 мм, масса брутто 19 кг.

Рубильник устанавливают в главный распределительный щит между вводом от трансформаторной подстанции и генератором. Обратите внимание, что коммутационная кратность у этой модели ниже, чем у соседних номиналов серии, поэтому при частых пусках мощных двигателей запас по току стоит закладывать. Допустимая влажность не более 90 %.
