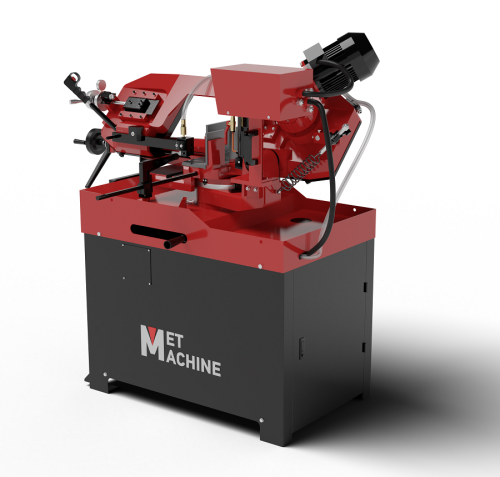

Ручной ленточнопильный станок с поворотной рамой LSZ1525

MetMachine LS1525 — это ручной маятниковый ленточнопильный станок с гидроразгрузкой промышленного класса, оснащённый поворотной рамой, что позволяет выполнять точные резы под широким диапазоном углов: от –45° до +60°. Устройство подключается к трёхфазной сети (380 В) и обеспечивает стабильную работу как при единичных резах, так и в условиях серийного производства.


Обрабатываемые размеры заготовок:


    Диаметр круглых деталей — до 250 мм
    Сечения прямоугольной формы — до 310×240 мм (при резке под прямым углом)




Ключевые преимущества и особенности конструкции:

    Чугунная пильная рама и рабочий стол
     Компоненты изготовлены из высокопрочного чугуна, который придаёт конструкции необходимую жёсткость и способствует гашению вибраций, что положительно влияет на чистоту и точность реза.
    Массивная усиленная станина
     Надёжная сварная база из стальных листов обеспечивает устойчивость даже при работе с тяжёлыми заготовками.
    Двухскоростной мотор-редуктор
     Привод пилы реализован через редуктор с асинхронным двигателем мощностью 1,5/1,1 кВт. Две скорости резания — 36 м/мин и 72 м/мин — позволяют выбирать оптимальный режим:

36 м/мин — для массивных металлических профилей
72 м/мин — для пластика, цветных металлов и тонкостенных элементов
    Вынесенная панель управления
     Элементы управления расположены отдельно от рабочей зоны, что повышает безопасность и удобство в эксплуатации.

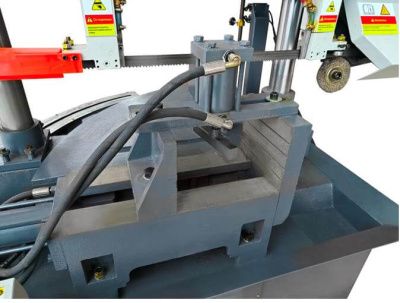

    Стационарные тиски с быстрой фиксацией
     Надежно фиксируют заготовку при помощи маховика и рычага. Для изменения угла реза поворачивается пильная рама, а не заготовка — это сокращает время наладки и повышает точность.
    Ручной механизм натяжения полотна с контролем давления
     Полотно натягивается с помощью винтового механизма с удобной рукояткой. Для точности и сохранения ресурса ленты предусмотрены жидкостный тензометр и датчик натяжения, позволяющие оператору отслеживать и регулировать степень натяга.
    Гидроразгрузка при опускании пилы
     Пильная рама опускается под собственным весом, а плавность и скорость хода регулируется дросселем, расположенным на гидроцилиндре.
    Компенсирующая пружина
     Облегчает подъём рамы после завершения операции, снижая нагрузку на оператора.
    Регулируемый боковой упор
     Упрощает точную установку заготовки и обеспечивает повторяемость резов.
    Автоматическая очистка полотна
     Встроенная щетка удаляет стружку с пилы в процессе работы, продлевая срок службы ленты и улучшая чистоту реза.
    Автоматическое отключение
     Концевой выключатель останавливает работу станка по завершению реза, предотвращая износ и повышая безопасность.

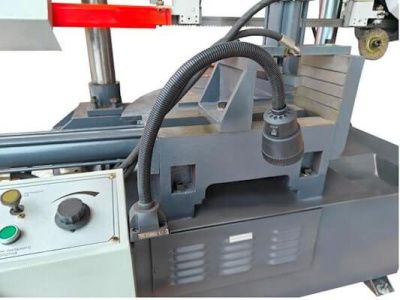

    Эффективная СОЖ-система
     Встроенный в основание станка бак, два регулируемых подвода охлаждающей жидкости защищают режущий инструмент от перегрева, а обрабатываемые детали — от коррозии. Это также снижает затраты на обслуживание станка.

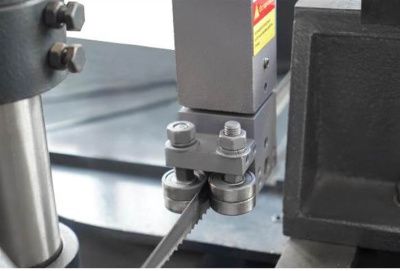

    Точная система направляющих
     Ленточное полотно надёжно фиксируется в твердосплавных направляющих с шарикоподшипниками, вылет которых можно регулировать под конкретную заготовку — это обеспечивает точность и аккуратность распила.
     Подающий ролик
     В комплекте предусмотрен подающий ролик, монтируемый на раму, для упрощения подачи длинных или тяжёлых заготовок.
    Повышенный уровень безопасности
     При открытии задней крышки шкивов встроенный защитный датчик автоматически отключает станок, предотвращая возможные травмы и поломки.




MetMachine LS1525 — станок, который совмещает

    Высокую мощность и универсальность
    Безопасную работу и эргономику
    Прецизионную точность и адаптивность к различным материалам


     Рекомендуется для машиностроительных, металлообрабатывающих и производственных предприятий, где требуется точная и быстрая резка заготовок под различными углами.


В комплектацию станка входят


    Основная рама ленточнопильного станка
    Усиленная станина
    Автоматическая система подачи СОЖ
    Регулируемый боковой упор
    Ленточнопильное полотно
    Подающий ролик
    Инструкция
